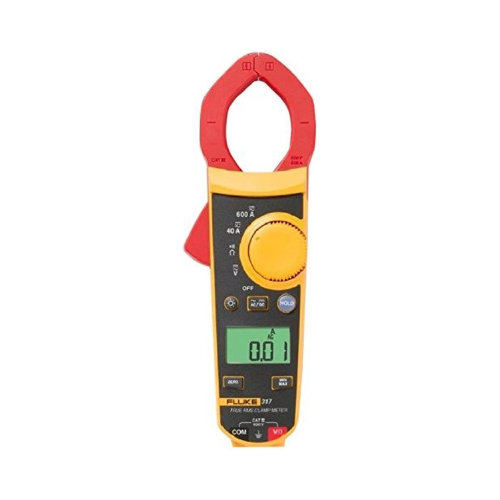

Ampe kìm FLUKE 317

1. Thông số kỹ thuật:

Thông số kỹ thuật: Ampe kìm Fluke 317/319

Thông số chung
Màn hình kỹ thuật số	Độ phân giải đếm 6000
Chỉ báo pin yếu	Hiển thị tín hiệu khi pin ở dưới mức điện áp yêu cầu
Nguồn năng lượng	Ba pin AAA IEC LR03
Kích thước mở kẹp	1,45 inch (37 mm)
Đường kính hàm	1,45 inch (37 mm)
Kích thước (L x W x H)	9,21 inch x 2,95 inch x 1,37 inch
Kích thước (L x W x H)	(234,0 mm x 75,0 mm x 34,8 mm)
Cân nặng	Khoảng 13,5 oz (384 g) (bao gồm pin)
phạm vi tự động	Có sẵn trong Ohms
Sự an toàn	CN
	EN/IEC 61010-1 và IEC 61010-2-032
	Loại đo lường: 600V CAT III

317 Thông số kỹ thuật điện
AC hiện tại	Phạm vi	40,00 A, 600,0 A
	Nghị quyết	0,01 A, 0,1 A
	Sự chính xác	1,6% ±6 chữ số (50-60 Hz) {40 A}
		2,5% ±8 chữ số (60-500 Hz) {40 A}
		1,5% ±5 chữ số (50-60 Hz) {600 A}
		2,5% ±5 chữ số (60-500 Hz) {600 A}
	Crest Factor thêm 2% vào thông số kỹ thuật cho CF > 2	Tối đa 3,0 @ 500 A, Tối đa 2,5 @ 600 A
	phản ứng AC	rms
DC hiện tại	Phạm vi	40,00 A, 600,0 A
	Nghị quyết	0,01 A, 0,1 A
	Sự chính xác	1,6% ±6 chữ số (40 A)
	Sự chính xác	1,5% ±5 chữ số (600 A)
Điện áp xoay chiều	Phạm vi	600,0 V
	Nghị quyết	0,1 V
	Sự chính xác	1,5% ±5 chữ số (20-500Hz)
	phản ứng AC	rms
Điện áp DC	Phạm vi	600,0 V
	Nghị quyết	0,1 V
	Sự chính xác	1% ±4 chữ số
Sức chống cự	Phạm vi	400,0 Ω, 4000 Ω
	Nghị quyết	0,1 Ω, 1 Ω
	Sự chính xác	1% ±5 chữ số
Liên tục	30 Ω
Xâm nhập	Thời gian hội nhập	không áp dụng
Tính thường xuyên	Phạm vi	không áp dụng
	Sự chính xác	không áp dụng
	Mức độ kích hoạt	không áp dụng

319 Thông số kỹ thuật điện
AC hiện tại	Phạm vi	40,00 A, 600,0 A, 1000 A
	Nghị quyết	0,01A, 0,1A, 1A
	Sự chính xác	1,6% ±6 chữ số (50-60 Hz) {40 A}
		2,5% ±8 chữ số (60-500 Hz) {40 A}
		1,5% ±5 chữ số (50-60 Hz) {600/1000 A}
		2,5% ±5 chữ số (60-500 Hz) {600/1000 A}
	Crest Factor thêm 2% vào thông số kỹ thuật cho CF > 2	Tối đa 3,0 @ 500 A, Tối đa 2,5 @ 600 A, Tối đa 1,4 @ 1000 A
	phản ứng AC	rms
DC hiện tại	Phạm vi	40,00 A, 600,0 A, 1000 A
	Nghị quyết	0,01A, 0,1A, 1A
	Sự chính xác	1,6% ±6 chữ số (40 A)
	Sự chính xác	1,5% ±5 chữ số (600/1000 A)
Điện áp xoay chiều	Phạm vi	600,0 V
	Nghị quyết	0,1 V
	Sự chính xác	1,5% ±5 chữ số (20-500Hz)
	phản ứng AC	rms
Điện áp DC	Phạm vi	600,0 V
	Nghị quyết	0,1 V
	Sự chính xác	1% ±4 chữ số
Sức chống cự	Phạm vi	400,0 Ω
	Phạm vi	4000 Ω
	Nghị quyết	0,1 Ω
	Nghị quyết	1 Ω
	Sự chính xác	1% ±5 chữ số
Liên tục	30 Ω
Xâm nhập	Thời gian hội nhập	100 mili giây
Tính thường xuyên	Phạm vi	5,0 – 500,0 Hz
	Sự chính xác	0,5% ±5 chữ số
	Mức độ kích hoạt	10 – 100 Hz ≥ 5 A, 5 – 10 Hz, 100 – 500 Hz ≥ 10 A
Thông số kỹ thuật về độ chính xác áp dụng ở 73 °F ±41 °F (23 °C ±5 °C) Dưới 64 °F và trên 82 °F (18 °C và trên 28 °C) độ chính xác giảm ở mức (0,1) lần thông số kỹ thuật trên mỗi ° C. Hiệu dụng thực cho ac V và ac Độ chính xác được chỉ định từ 5% đến 100% phạm vi.

Thông số kỹ thuật môi trường
Nhiệt độ hoạt động	14°F đến 122°F (-10°C đến 50°C)
Nhiệt độ bảo quản	-40°F đến 140°F (-40°C đến 60°C)
Độ ẩm hoạt động	Không ngưng tụ (< 50 °F) (< 10 °C)
	90% RH (50°F đến 86°F) (10°C đến 30°C)
	75% RH (86°F đến 104°F) (30°C đến 40°C)
	45% RH (104°F đến 122°F) (40°C đến 50°C)
	(Không ngưng tụ)
Độ cao hoạt động	1 dặm (2000 mét) trên mực nước biển trung bình
Độ cao lưu trữ	7 dặm (12.000 mét) trên mực nước biển trung bình
Đánh giá IP	IP40
Yêu cầu về độ rung	Ngẫu nhiên MIL-PRF-28800F Loại 2, 5-500 Hz, 30 phút mỗi trục
Yêu cầu kiểm tra thả	Thử nghiệm thả rơi ở độ cao 3 ft (1 m), sáu mặt, sàn gỗ sồi
EMI, RFI, EMC	Thiết bị không được chỉ định để sử dụng trong trường EMC ≥ 0,1 V/m
Hệ số nhiệt độ	0,1x (độ chính xác được chỉ định)/°C
	(<64°F hoặc > 82°F)
	(<18°C hoặc > 28°C)
