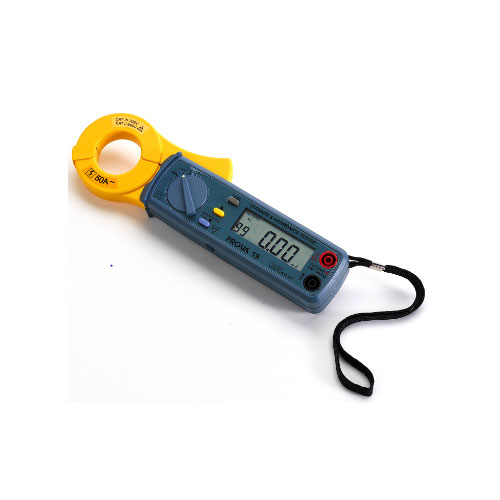

Ampe kìm Prova 19

1. Thông số kỹ thuật:

■ Đo True RMS của V và A: 600V, 50A.

■ Đo dòng rò ở độ phân giải 10μA.

■ Phân tích sóng hài dòng điện xoay chiều không gián đoạn.

■ Phân tích sóng hài bậc 1 đến ^bậc 99 (V và A).

■ Độ méo sóng hài tổng (%THD-F) và hệ số đỉnh (CF).

■ Chức năng đỉnh nhanh (39μs cho 50 Hz, 33μs cho 60Hz).

■ Tỷ lệ CT có thể lập trình từ 1 đến 250.

■ Chức năng giữ dữ liệu tối đa, tối thiểu và dữ liệu.

■ Chức năng tự động tắt nguồn trong 30 phút.

■ Hàm được che chắn miễn nhiễm với sự can thiệp từ bên ngoài.

Dòng điện AC
Dải đo		Độ phân giải			Độ chính xác (50/60 Hz)
0.5 – 60 mA		0.01 mA			±0.5% ± 5dgts
60 – 100 mA		0.01 mA			±0.5% ± 50dgts
100 – 600 mA		0.1 mA			±0.5% ± 5dgts
0.05 – 3 A		0.001 A			±0.5% ± 5dgts
3 – 30 A		0.01 A			±0.5% ± 5dgts
30 – 50 A		0.01 A			±1.0% ± 5dgts
Dải đo		Độ phân giải			Độ chính xác (45-1 kHz)
0.5 – 60 mA		0.01 mA			±1.5% ± 5dgts
60 – 100 mA					±1.5% ± 50dgts
100 – 600 mA		0.1 mA			±1.5% ± 5dgts
0.05 – 3 A		0.001 A			±1.5% ± 5dgts
3 – 30 A		0.01 A			±1.5% ± 5dgts
30 – 50 A		0.01 A			±1.5% ± 5dgts
Chú ý: (Dải tự động, giá trị RMS, hệ số đỉnh < 4, khi CT=1)Giá trị đỉnh tối đa của dải mA nằm trong khoảng 880 mA DC, Giá trị cực đại tối đa của dải A nằm trong khoảng 73,5 A DC, bảo vệ quá tải AC 600 A)
Điện áp AC
Dải đo		Độ phân giải			Độ chính xác (50/60 Hz)
5 V – 250 V		0.1 V			±0.5% ± 5dgts
250 V – 600 V
Dải đo		Độ phân giải			Độ chính xác (45-1 kHz)
5 V – 250 V		0.1 V			±1.5% ± 5dgts
250 V – 600 V
(Chuyển tự động, RMS, hệ số đỉnh <4, trở kháng đầu vào 10 MΩ, giá trị đỉnh tối đa 860 VDC, Bảo vệ quá tải AC 800 V)
Sóng hài dòng điện AC
Bậc		Độ phân giải				Độ chính xác
1 – 10		0.1%				(±1% giá trị đọc) ±1%
11 – 20						(±5% giá trị đọc) ±1%
21 – 50						(±15% giá trị đọc) ±1%
51 – 99						(±35% giá trị đọc) ±1%
Chú ý: (Sóng hài bậc 1 đến 99, tần số 50 hoặc 60 Hz, dòng nhỏ nhất của tệp mA >100 mA, dòng nhỏ nhất của tệp A>1 A. Nếu dòng ở mức 50 hoặc 0 ở 60 Hz thì tất cả phần trăm hiển thị là 0.)
Cường độ sóng hài dòng điện AC
Bậc		Độ phân giải		Độ chính xác
1 – 10		0.01 mA/0.1 mA/ 0.001 A/ 0.01 A		mA: (±1% giá trị đọc)±2 mAA: (±1% giá trị đọc)±0.3 A
11 – 20
21 – 50				mA: (±15% giá trị đọc)±3mAA: (±15% giá trị đọc)±0.3A
51 – 99
Chú ý: Sóng hài bậc 1 đến 99, tần số 50 hoặc 60 Hz, dòng mA nhỏ nhất >100 mA, dòng nhỏ nhất dải A >1 A)
Tổng giá trị méo hài
Dải đo (45~65 Hz)		Độ phân giải			Độ chính xác
0 – 10%		0.1%			± 2%
0 – 40 %					(± 5% giá trị đọc) ± 5%
40 – 100 %					(± 10% giá trị đọc) ± 10%
100 – 999.9%					±20 % giá trị đọc
Chú ý: (THD-F, đối với sóng hài thứ nhất, dải 45~65 Hz, điện áp >80 V, dòng điện >1 A trong dải A, dòng điện trong dải mA >100 mA, giá trị được tính toán lấy sóng hài thứ 1 đến thứ 50, nếu giá trị điện áp hoặc dòng điện là 0, tất cả phần trăm được hiển thị là 0)
Đỉnh điện áp AC
Dải đo		Thời gian lấy mẫu			Độ chính xác
50 Hz		39 µs			± 5% ± 30 digits
60 Hz		33 µs			± 5% ± 30 digits
Chú ý: Đỉnh điện áp AC (>10 V) hoặc đỉnh dòng điện AC (dải mA> 10 mA; dải A> 0,5 A), phù hợp với CWHình dạng (trừ sóng vuông)
Điện áp AC
Tần số (45~65 Hz)		Độ phân giải			Độ chính xác
1 – 99.99		0.01			± 5% ± 30 digits
Chú ý: Điện áp AC (đỉnh >10 V) hoặc dòng điện AC (đỉnh mA> 10 mA; A đỉnh> 0,5 A) hệ số đỉnh (C.F),Đối với dạng sóng liên tục (trừ sóng vuông)
Tần số
Dải đo	Độ phân giải		Độ chính xác				Phạm vi đầu vào
mA (45 – 65 Hz)	0.1 Hz		± 0.5 Hz				20 mA ~ 1.2 A
A (45 – 65 Hz)	0.1 Hz		± 0.5 Hz				1 A ~ 100 A
Thông số kỹ thuật chung
Đường kính hàm kẹp		30 mm
Loại pin		Hai pin số 3 (1.5 V )
Màn hình		LCD 4+2+2 chữ số
Lựa chọn dải đo		Tự động
Hiển thị quá tải		OL
Tiêu thụ điện năng		10 mA
Cảnh báo pin yếu		Có
Tự động tắt nguồn		30 phút sau khi bật nguồn
Số lượng mẫu		512 (điện áp V hoặc dòng điện A)256 (công suất W)
Hệ số nhiệt độ		(<18 ℃ hoặc >28 ℃): 0,15 x (độ chính xác ban đầu)/℃
Nhiệt độ hoạt động		-10 °C đến 50 °C
Độ ẩm hoạt động		Dưới 85%
Độ cao		2000 mét
Nhiệt độ bảo quản		-20 °C đến 60 °C
Độ ẩm lưu trữ		Dưới 85%
Kích thước		210 mm (L) x 62 mm (W) x 35,6 mm (H)
Trọng lượng		200 g (bao gồm cả pin)
Phụ kiện		Dây đeoTúi xách x 1 Hướng dẫn sử dụng x 1 Pin 1.5V x 2 Tùy chọn: Kẹp cá sấu
