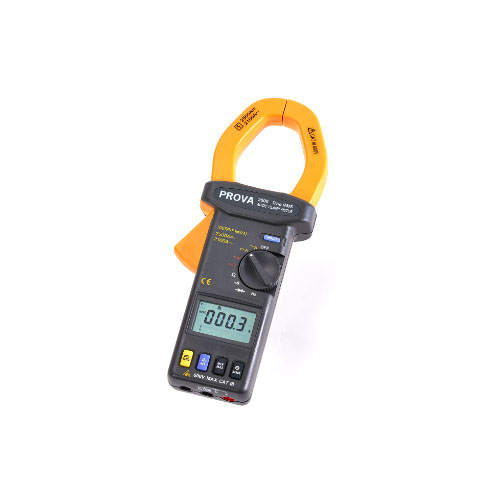

Ampe kìm Prova 2003

1. Thông số kỹ thuật:

■ Đồng hồ kẹp kỹ thuật số DC /AC chính xác để đo dòng điện

■ DC 2500A, AC 2100A
(Cảm biến trung bình cho PROVA 2003, True RMS cho PROVA 2000)

■ DC/AC 600V

■ Đầu ra analog cho bộ ghi dữ liệu hoặc máy hiện sóng

■ Hàm có đường kính 55 mm

■ Một chạm về 0 để điều chỉnh DCA

■ Phạm vi tự động cho A, V, , Hz

■ Màn hình LCD lớn 3 3/4 chữ số

■ Hiển thị biểu đồ nhanh (30 lần/giây) để quan sát nhất thời

■ Đo tần số, điện trở

■ Liên tục với còi

■ Kiểm tra điốt

■ Chức năng Max/Min và Giữ dữ liệu

■ Chức năng tự động tắt nguồn

■ Bảo vệ quá tải 600V cho phép đo ohm

■ Công tắc xoay đơn dễ dàng lựa chọn bất kỳ chức năng nào

Dòng điện DC
Phạm vi	Độ phân giải	Độ chính xác (của rdg)		Bảo vệ quá tải
400 A	0.1 A	±1.5%±3dgts		DC 3000 A
0 – 2000 A	1 A	±1.5%±3dgts
2000 – 2500 A	1 A	±2.0%±3dgts
Dòng điện xoay chiều (Cảm biến trung bình cho Prova 2003, True RMS cho Prova 2000, Hệ số đỉnh < 4)
Phạm vi	Độ phân giải	Độ chính xác (của rdg)		Bảo vệ quá tải
		50/60 Hz	40 – 1 KHz
400 A	0.1 A	±1.5%±5dgts	±2.0%±5dgts	AC 3000 A
0 – 1000 A	1 A	±2.0%±5dgts	±2.5%±5dgt
1000 – 2100 A	1 A	±2.5%±5dgts	±3.0%±5dgts
Dòng điện đầu ra Analog
Phạm vi	Đầu ra	Sự chính xác		Bảo vệ quá tải
0 – 400 A	1 mV/A	±2.5% ±0.5 A		600 V AC
400 – 2100 A	1 mV/A	±2.5% ± 5 A
Điện áp DC (Tự động & Thủ công, Bảo vệ quá tải 800 VAC cho mọi dải)
Phạm vi	Độ phân giải	Độ chính xác (của rdg)		Trở kháng đầu vào
400 mV	0.1 mV	±1.5%±3dgts		10 MΩ
4 V	0.001 V			5 MΩ
40 V	0.01 V
400 V	0.1 V
600 V	1 V
Điện áp xoay chiều (Cảm biến trung bình cho Prova2003, True RMS cho Prova 2000, Hệ số đỉnh <4)(Tự động & Thủ công, Bảo vệ quá tải 800 VAC cho tất cả các phạm vi)
Phạm vi	Độ phân giải	Độ chính xác (của rdg)		Trở kháng đầu vào
		50/60 Hz	40 – 1 KHz
400 mV	0.1 mV	——–	——–	——–
4 V	0.001 V	±1.5%±5dgts	±2.0%±5dgts	5 MΩ
40 V	0.01 V
400 V	0.1 V
600 V	1 V
Điện trở Ω (Tự động & Thủ công, Điện áp mạch hở ≤0,5 V)
Phạm vi	Độ phân giải	Sự chính xác		Bảo vệ quá tải
400 Ω	0.1 Ω	±1.5%±3dgts		600 VAC
4 kΩ	1 Ω
40 kΩ	10 Ω
400 kΩ	100 Ω
4 MΩ	1 kΩ
40 MΩ	10 kΩ
Điện trở (Ω) và Thông mạch (Điện áp mở 0,4 V)
Phạm vi	Độ phân giải	Độ chính xác	Bíp	Bảo vệ OL
40 – 400 Ω	0.1 Ω	±1.0% rdg±2dgts	<40 Ω	AC 600 V
Kiểm tra điốt
Phạm vi	Độ phân giải	Sự chính xác		Bảo vệ quá tải
1.999 V	0.001 V	±2.5%±5dgts		600 VAC
Tần số (Hz, Bảo vệ quá tải 600 VAC, Độ nhạy được chọn bằng nút RANGE)
Phạm vi	Độ phân giải	Sự chính xác		Độ nhạy
1 Hz – 400 kHz	0.001 Hz – 100 Hz	±0.5%±2dgts		10 V
Thông số kỹ thuật chung
Kích thước dây dẫn		Cáp Φ55 mm
		Thanh cái 65mm(D) x 24mm(W)
Nguồn cấp		Loại pin: 9V
Màn hình		LCD 3 3/4 với 40 phân đoạn. thanh biểu đồ
Lựa chọn phạm vi		Tự động và thủ công
Chỉ định quá tải		Biểu tượng OL
Công suất tiêu thụ		17 mA (xấp xỉ)
Thời gian lấy mẫu		3 lần/giây (trưng bày)
		30 lần/giây (thanh biểu đồ)
Nhiệt độ/Độ ẩm hoạt động		4°C đến 50°C, dưới 85 %RH
Độ cao hoạt động		Lên tới 2000 m
Nhiệt độ/Độ ẩm bảo quản		-20°C đến 60°C, dưới 75 %RH
Kích thước		271mm (L) x 112mm (W) x 46mm (H)
Trọng lượng		647g / 22,8 oz (đã bao gồm pin)
Phụ kiện		Túi đựng x 1Hướng dẫn sử dụng x 1 Pin 9V x 1 Khách hàng tiềm năng thử nghiệm
