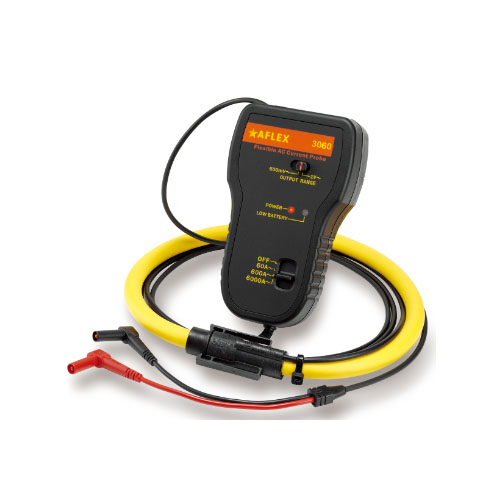

1. Thông số kỹ thuật:
■ Ba dải đo dòng điện: 60A, 600A và 6000A.
■ Hai độ nhạy đầu ra (600mV và 1V), linh hoạt cho các thiết bị đo.
■ Bảo vệ đầu vào lên đến 600V.
■ Phù hợp với mọi hệ thống điện.
■ Băng thông rộng, độ lệch pha thấp.
■ Chỉ báo pin yếu.
| Vị trí công tắc trượt | AC 600A | AC 6000A | ||
| Phạm vi | 6 – 600A | 60 – 6000A | ||
| Đầu ra Chọn | 600mV | 1V | 600mV | 1V |
| Tín hiệu đầu ra | 1mV / A | 1,66mV / A | 0,1mV / A | 0.166mV / A |
| Độ chính xác | 1% quy mô đầy đủ | 1% quy mô đầy đủ | ||
| Độ tuyến tính (10 đến 100%) | 0,2% số đọc | 0,2% số đọc | ||
| Độ nhạy vị trí | 2% quy mô đầy đủ | 2% quy mô đầy đủ | ||
| Trường ngoài (cách đầu 200 mm, <40A / m) | 1% quy mô đầy đủ | 1% quy mô đầy đủ | ||
| Lỗi pha | <± 1 ˚ | <± 1 ˚ | ||
| Hệ số nhiệt độ (0-70 ˚ C) |
0,02% giá trị đọc / ˚ C | 0,02% giá trị đọc / ˚ C | ||
| Vị trí công tắc trượt | AC 60A | |
| Phạm vi | 6 – 60A | |
| Đầu ra Chọn | 600mV | 1V |
| Tín hiệu đầu ra | 10mV / A | 16,6mV / A |
| Độ chính xác | 3% quy mô đầy đủ | |
| Độ tuyến tính (10 đến 100%) | 0,2% số đọc | |
| Độ nhạy vị trí | 3% quy mô đầy đủ | |
| Trường ngoài (cách đầu 200 mm, <40A / m) | 1% quy mô đầy đủ | |
| Lỗi pha | <± 2 ˚ | |
| Hệ số nhiệt độ (0-70 ˚ C) |
0,02% giá trị đọc / ˚ C | |
- Độ lệch DC: <20mVDC (dải AC 600A)/<100mVDC (dải AC 60A)/<20mVDC (dải AC 6000A)
- Độ nhiễu: <2mACV RMS
- Băng thông (-3dB): 10 đến 10 KHz
- Điện trở tải: 1 KΩ
- Pin : 2 x AA 1,5V kiềm (2000mAHrs)
- Tuổi thọ pin: 300 giờ
Thông số kỹ thuật chung:
| Chiều dài đầu dò: 3000-36 | 36 in / 920 mm |
| Đường kính uốn tối thiểu: | 35mm |
| Đường kính kết nối: | 23mm |
| Đường kính cáp: | 14mm |
| Chiều dài cáp từ đầu dò đến hộp: | 1700mm |
| Chiều dài cáp từ hộp đến đầu ra: | 1700mm |
| Kích thước (Hộp): | 130mm (L) x 80mm (W) x 43mm (H)5.1 5.1 (L) x 3.1, (W) x 1.7, (H) |
| Loại pin : | hai 1,5V SUM-3(Kiềm, 2000mAHrs) |
| Tuổi thọ pin : | 300 giờ |
| Nhiệt độ hoạt động: | -10 ° C đến 85 ° C |
| Độ ẩm hoạt động: | 15% đến 85% rh |
| Độ cao: | lên đến 2000M |
| Nhiệt độ lưu trữ: | -20 ° C đến 85 ° C |
| Độ ẩm lưu trữ: | 15% đến 85% rh |
| Cân nặng: | 450g (bao gồm pin) |
| Phụ kiện: | Hộp đựng x 1Hướng dẫn sử dụng x 1
Pin 1,5V x 2 |
