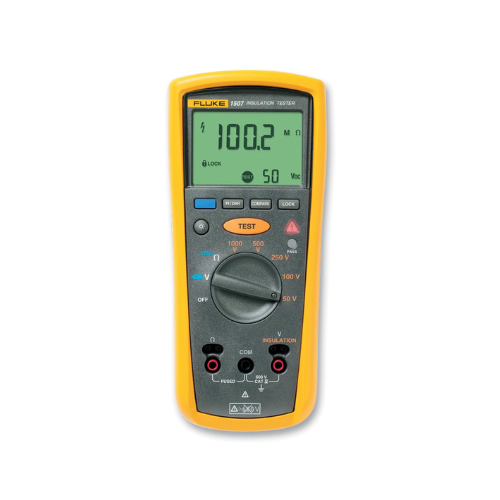

Máy đo điện trở cách điện FLUKE 1507 (1000V, 10GΩ)

1. Thông số kỹ thuật:

Đo điện áp AC/DC

Độ chính xác

Dải đo	600,0 V
Độ phân giải	0,1 V
50 Hz đến 400 Hz ± (% Số đo + Digit)	± (2 % + 3)

Trở kháng đầu vào

3 MΩ (định danh), < 100 pF

Hệ số triệt tín hiệu đồng pha (1 kΩ không cân bằng):

> 60 dB tại dc, 50 hoặc 60 Hz

Bảo vệ chống quá tải

Điện áp hiệu dụng 600 V hoặc dc

Đo điện trở dây nối đất (earth bond)

Dải đo/Độ phân giải

20,00 Ω	0,01 Ω
200,0 Ω	0,1 Ω
2000 Ω	1,0 Ω
20,00 kΩ	0,01 kΩ

Độ chính xác

± (1,5 % + 3)

Bảo vệ chống quá tải

Điện áp hiệu dụng 2 V hoặc dc

Điện áp kiểm tra mạch hở

> 4,0 V, < 8 V

Dòng điện đoản mạch

> 200,0 mA

Thông số kỹ thuật cách điện

Dải đo

1507:00:00	0,01 MΩ đến 10 GΩ
1503:00:00	0,01 MΩ đến 2000 MΩ

Điện áp thử

1507:00:00	50 V, 100 V, 250 V, 500 V, 1000 V
1503:00:00	500 V, 1000V

Độ chính xác của điện áp thử

+ 20 %, – 0 %

Dòng điện đoản mạch

1 mA danh định

Giải phóng tích điện tự động

Thời gian giải phóng tích điện < 0,5 giây cho C = 1 µF hoặc nhỏ hơn

Chỉ báo mạch có điện

Ngăn chặn đo nếu điện áp đầu đo > 30 V trước khi bắt đầu

Tải điện dung tối đa

Có thể hoạt động với tải lên tới 1 µF

Độ chính xác khi đo:

50 V:	±(3 % + 5)
100 V:	±(3 % + 5)
250 V:	±(1,5 % + 5)
500 V:	±(1,5 % + 5)
1000 V:	±(1,5 % + 5) đến 2000 MΩ, ±(10 % + 3) trên 2000 MΩ

Thông số kỹ thuật chung

Điện áp tối đa áp dụng cho đầu đo bất kỳ:

600 V ac hiệu dụng hoặc dc

Nhiệt độ bảo quản

-40 °C đến 60 °C (-40 °F đến 140 °F)

Nhiệt độ hoạt động

-20 °C đến 55 °C (-4 °F đến 131 °F)

Hệ số nhiệt độ

0,05 x (độ chính xác chỉ định) trên °C đối với nhiệt độ < 18 °C hoặc > 28 °C (< 64 °F hoặc > 82 °F)

Độ ẩm tương đối

	0 % đến 95 % ở 10 °C đến 30 °C (50 °F đến 86 °F)
	0 % đến 75 % ở 30 °C đến 40 °C (86 °F đến 104 °F)
	0 % đến 40 % ở 40 °C đến 55 °C (104 °F đến 131 °F)

Rung động

Ngẫu nhiên, 2 g, 5-500 Hz theo MIL-PRF-28800F, Class 2

Va đập

Va đập rơi ở độ cao 1 m theo IEC 61010-1 phiên bản 2 (thử va đập rơi ở độ cao 1 m, 6 mặt, sàn gỗ sồi)

Tương thích điện từ:

Trong trường tần số vô tuyến (RF) 3 V/M, độ chính xác = độ chính xác chỉ định (EN 61326-1:1997)

An toàn

Tuân thủ chuẩn ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 và IEC/EN 61010-1 phiên bản 2 cho loại đo IV 600 V (CAT IV)

Chứng nhận:

CSA theo tiêu chuẩn CSA/CAN C22.2 Số 61010.1-04; TUV theo tiêu chuẩn IEC/EN 61010-1 phiên bản 2

Bốn pin AA (NEDA 15A hoặc IEC LR6)

Tuổi thọ pin

Dùng trong kiểm tra cách điện:	Máy đo kiểm có thể thực hiện tối thiểu 1000 lần đo điện trở cách điện với pin kiềm mới ở nhiệt độ phòng. Đây là các kiểm tra tiêu chuẩn 1000 V cấp cho 1 MΩ với chu kỳ hoạt động 5 giây bật và 25 giây tắt.
Đo điện trở:	Máy đo kiểm có thể thực hiện tối thiểu 2500 phép đo điện trở dây nối đất với pin kiềm mới ở nhiệt độ phòng. Đây là các kiểm tra tiêu chuẩn 1 Ω với chu kỳ hoạt động 5 giây bật và 25 giây tắt.

Kích thước

Cao 5,0 cm x Rộng 10,0 cm x Dài 20,3 cm (Cao 1,97 in x Rộng 3,94 in x Dài 8,00 in)

Khối lượng

550 g (1,2 lb)

Định mức IP

IP40

Độ cao
