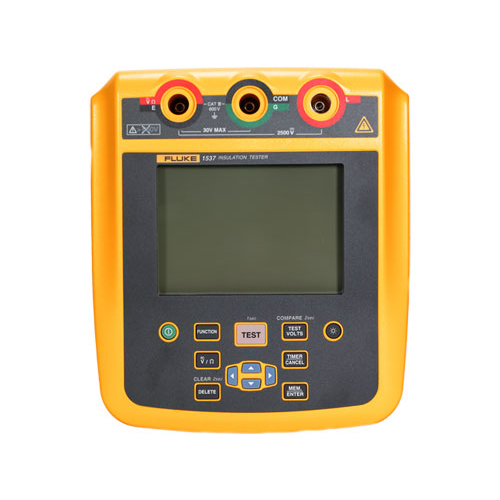

Máy Đo Điện Trở Cách Điện Fluke 1537 (2500V)

1. Thông số kỹ thuật:

Thông số kỹ thuật chung
Màn hình	73.5 mm x 104 mm
Pin	8 pin kiềm AA, IEC LR6
Kích thước (C x R x D)	184 mm x 211 mm x 93 mm
Khối lượng	1.3 kg
Nhiệt Độ
Nhiệt độ hoạt động	-10 °C đến +50 °C
Nhiệt độ bảo quản	-20 °C đến +60 °C
Độ ẩm hoạt động	Không ngưng tụ (<10 °C)
	≤80 % RH (10 °C đến 30 °C)
	≤50 % RH (30 °C đến 50 °C)
Độ cao
Độ cao hoạt động	2000 m
Độ cao bảo quản	12000 m
Xếp hạng bảo vệ quá áp	CAT IV 600 V
An Toàn
Tổng Quát	IEC 61010-1, pollution degree 2
	IEC 61010-2-033: CAT IV 600 V
	IEC 61557-1
Đo điển trở cách điện	IEC 61557-2
Hiệu quả phép đo bảo vệ	IEC 61557-16
Xếp hạng IP	IEC 60529 IP40
Tương thích điện từ (EMC)
Quốc tế	IEC 61326-1: Môi trường điện từ cho thiết bị đo cầm tay
	IEC 61326-2-2 CISPR 11: Group 1, Class A

Nhóm 1: Thiết bị đã cố ý tạo ra và / hoặc sử dụng năng lượng tần số vô tuyến được ghép nối dẫn cần thiết cho chức năng bên trong của chính thiết bị.
Loại A: Thiết bị phù hợp để sử dụng cho tất cả các cơ sở không phải trong gia đình và những cơ sở kết nối trực tiếp với mạng cấp điện hạ áp cung cấp cho các tòa nhà được sử dụng cho mục đích sinh hoạt. Có thể có những khó khăn tiềm ẩn trong việc đảm bảo tính tương thích điện từ trong các môi trường khác do nhiễu dẫn và nhiễu bức xạ.
Lưu ý: Thiết bị này không được thiết kế để sử dụng trong môi trường dân cư và có thể không bảo vệ đầy đủ cho việc thu sóng vô tuyến trong những môi trường như vậy.

Độ chính xác của máy đo được chỉ định trong một năm sau khi hiệu chuẩn ở nhiệt độ hoạt động từ 10 ° C đến 30 ° C. Đối với nhiệt độ hoạt động ngoài dải (-10 ° C đến + 10 ° C và + 30 ° C đến + 50 ° C), thêm ± 0,25% mỗi ° C, ngoại trừ trên dải 20%, thêm ± 1% mỗi ° C .
Phép đo điện trở cách điện
Điện áp thử nghiệm	Dải đo	Độ phân giải	Độ chính xác (sai số)
250 V	<200 kΩ	Không có dữ liệu	Không có dữ liệu
	200 đến 500 kΩ	1 kΩ	0.05
	0.50 MΩ đến 5.00 MΩ	10 kΩ	0.05
	5.0 MΩ đến 50.0 MΩ	100 kΩ	0.05
	50 MΩ đến 500 MΩ	1 MΩ	0.05
	0.50 GΩ đến 5.00 GΩ	10 MΩ	0.05
	5.0 GΩ đến 50.0 GΩ	500 MΩ	0.2
	>50 GΩ	Không có dữ liệu	Không có dữ liệu
500 V	<200 kΩ	Không có dữ liệu	Không có dữ liệu
	200 đến 500 kΩ	1 kΩ	0.05
	0.50 MΩ đến 5.00 MΩ	10 kΩ	0.05
	5.0 MΩ đến 50.0 MΩ	100 kΩ	0.05
	50 MΩ đến 500 MΩ	1 MΩ	0.05
	0.50 GΩ đến 5.00 GΩ	10 MΩ	0.05
	5.0 GΩ đến 10.0 GΩ	100 MΩ	0.05
	10.0 GΩ đến 50.0 GΩ	500 MΩ	0.2
	50 GΩ đến 100 GΩ	5 GΩ	0.2
	>100 GΩ	Không có dữ liệu	Không có dữ liệu
1000 V	<200 kΩ	Không có dữ liệu	Không có dữ liệu
	200 đến 500 kΩ	1 kΩ	0.05
	0.50 MΩ đến 5.00 MΩ	10 kΩ	0.05
	5.0 MΩ đến 50.0 MΩ	100 kΩ	0.05
	50 MΩ đến 500 MΩ	1 MΩ	0.05
	0.50 GΩ đến 5.00 GΩ	10 MΩ	0.05
	5.0 GΩ đến 20.0 GΩ	100 MΩ	0.05
	20.0 GΩ đến 50.0 GΩ	500 MΩ	0.2
	50 GΩ đến 200 GΩ	5 GΩ	0.2
	>200 GΩ	Không có dữ liệu	Không có dữ liệu
2500 V	<200 kΩ	Không có dữ liệu	Không có dữ liệu
	200 đến 500 kΩ	1 kΩ	0.05
	0.50 MΩ đến 5.00 MΩ	10 kΩ	0.05
	5.0 MΩ đến 50.0 MΩ	100 kΩ	0.05
	50 MΩ đến 500 MΩ	1 MΩ	0.05
	0.50 GΩ đến 5.00 GΩ	10 MΩ	0.05
	5.0 GΩ đến 50.0 GΩ	100 MΩ	0.05
	50 GΩ đến 500 GΩ	5 GΩ	0.2
	>500 GΩ	Không có dữ liệu	Không có dữ liệu

Dải đo biểu đồ thanh: 0 Ω đến 1 TΩ sai số điện áp thử cách điện: -0 %, +10 % với 1 mA dòng tải Tốc độ sạc cho tải điện dung: 5 s/μF Tốc độ xả cho tải điện dung: 1.5 s/μF

	Dải đo	Độ chính xác (sai số)
Đo dòng rò	1 nA đến 2 mA	±(20 % + 2 nA)
Đo điện dung	0.01 μF đến 2.00 μF	±(15 % rdg + 0.03 μF)
Điện áp thử nghiệm cho điện trở cách điện	250 V đến 2500 V	±(3 % + 3 V)
Cảnh báo mạch điện đã cấp nguồn	Ngưỡng cảnh báo
Cảnh báo mạch điện đã cấp nguồn	>30V
Hẹn giờ (chỉ có trên F1537)	Dải đo	Độ phân giải
	0 đến 99 min	Cài đặt: 1 min
	0 đến 99 min	Cảnh báo: 1 s

Dòng ngắn mạch
F1535	>2mA
F1537	>5mA

Đo ACV/DCV/điện trở(chỉ trên 1537)
Chức năng	Dải đo	Độ phân giải	Độ chính xác ±(% rdg + dgt)
VAC	0 V đến 600.0 V	0.1 V	±(2 % +10) (45 Hz đến 500 Hz)
VDC	0 V đến 600.0 V	0.1 V	±(2 % + 10)
Điện trở	0 Ω đến 600.0 Ω	0.1 Ω	±(2 % + 10)
	600 Ω đến 6000 Ω	1 Ω
	6.00 kΩ đến 60.00kΩ	10 Ω
