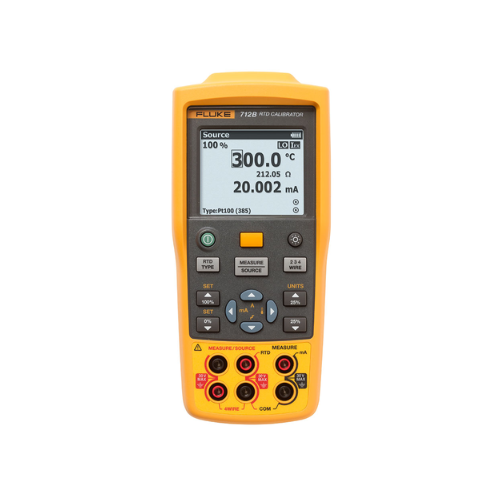

Máy hiệu chuẩn Fluke 712B RTD

1. Thông số kỹ thuật:

Thông số chung
Điện áp tối đa áp dụng giữa bất kỳ thiết bị đầu cuối nào và mặt đất hoặc giữa hai thiết bị đầu cuối bất kỳ	30 V
Nhiệt độ hoạt động	-10°C đến 50°C
Nhiệt độ bảo quản	-30°C đến 60°C
Độ cao hoạt động	2.000 m
Độ cao lưu trữ	12.000 m
Độ ẩm tương đối (% RH hoạt động không ngưng tụ)	Không ngưng tụ
	90% (10°C đến 30°C)
	75% (30°C đến 40°C)
	45% (40°C đến 50°C)
	(Không ngưng tụ)
Yêu cầu về độ rung	MIL-T-28800E, Loại 2
Bỏ yêu cầu về văn bản	1 mét
Đánh giá IP	IEC 60529: IP52
Môi trường điện từ	IEC 61326-1, Di động
Sự an toàn	IEC 61010-1, Tối đa 30 V tới đất, Mức độ ô nhiễm 2
Nguồn cấp	4 pin AA NEDA 1.5A IEC LR6
Kích thước (H x W x L)	52,5 x 84 x 188,5 mm
Cân nặng	515 g
Đo DC mA
Nghị quyết	0-24 mA
Phạm vi	0,001 mA
Độ chính xác (% số lần đọc + số lượng)	0,010% + 2 A
Hệ số nhiệt độ	± (0,002% số đọc + 0,002% phạm vi) /°C ( < 18°C hoặc >28°C)
Đo Ohms
Phạm vi Ohm	Độ chính xác (% số lần đọc + số lượng)
0,00 Ω đến 400,00 Ω	0,015% + 0,05 Ω
400,0 Ω đến 4000,0 Ω	0,015% + 0,5 Ω
Độ chính xác đọc dựa trên đầu vào 4 dây. Đối với phép đo ohm 3 dây, giả sử cả ba dây dẫn đều khớp nhau, hãy thêm 0,05 Ω (0,00 Ω~400,00 Ω), 0,2 Ω (400,0 Ω~4000,0 Ω) vào thông số kỹ thuật.
Hệ số nhiệt độ	±(0,002% giá trị đọc + 0,002% phạm vi) / °C (< 18°C hoặc > 28°C)
Nguồn Ohms
Phạm vi Ohm	1,0 Ω đến 400,0 Ω
	1,00 Ω đến 400,00 Ω
	400,0 Ω đến 1500,0 Ω
	1500,0 Ω đến 4000,0 Ω
Dòng điện kích thích từ thiết bị đo	0,1 mA là 0,5 mA
	0,5 mA là 3 mA
	0,05 mA là 0,8 mA
	0,05 mA là 0,4 mA
Độ chính xác (% số lần đọc + số lượng)	0,015% + 0,1 Ω
	0,015% + 0,05 Ω
	0,015% + 0,5 Ω
	0,015% + 0,5 Ω
Nghị quyết	0,00 Ω đến 400,00 Ω		0,01 Ω
Nghị quyết	400,0 Ω đến 4000,0 Ω		0,1 Ω
Hệ số nhiệt độ	± (0,002% giá trị đọc + 0,002% phạm vi) /°C ( <18°C hoặc >28°C) Hỗ trợ các máy phát xung và PLC với thời gian xung ngắn tới 5 ms
Đầu vào và đầu ra RTD
(Các) loại RTD	Phạm vi (° C)	Đo (°C)			Nguồn (°C)
(Các) loại RTD	Phạm vi (° C)	1 năm	2 năm	Nguồn hiện tại	1 năm	2 năm
10 Ω Pt (385)	-200 đến 100°C	1,5°C	3°C	1 mA	1,5°C	3°C
10 Ω Pt (385)	100 đến 800°C	1,8°C	3,6°C	1 mA	1,8°C	3,6°C
50 Ω Pt (385)	-200 đến 100°C	0,4°C	0,7°C	1 mA	0,4°C	0,7°C
50 Ω Pt (385)	100 đến 800°C	0,5°C	0,8°C	1 mA	0,5°C	0,8°C
100 Ω Pt (385)	-200 đến 100°C	0,2°C	0,4°C	1 mA	0,2°C	0,4°C
100 Ω Pt (385)	100 đến 800°C	0,015% +0,18°C	0,03% +0,36°C	1 mA	0,015% +0,18°C	0,03% +0,36°C
200 Ω Pt (385)	-200 đến 100°C	0,2°C	0,4°C	500 A	0,2°C	0,4°C
200 Ω Pt (385)	100 đến 630°C	0,015% +0,18°C	0,03% +0,36°C	500 A	0,015% +0,18°C	0,03% +0,36°C
500 Ω Pt (385)	-200 đến 100°C	0,3°C	0,6°C	250 A	0,3°C	0,6°C
500 Ω Pt (385)	100 đến 630°C	0,015% +0,28°C	0,03% +0,56°C	250 A	0,015% +0,28°C	0,03% +0,56°C
1000 Ω Pt (385)	-200 đến 100°C	0,2°C	0,4°C	250 A	0,2°C	0,4°C
1000 Ω Pt (385)	100 đến 630°C	0,015% +0,18°C	0,03% +0,36°C	250 A	0,015% +0,18°C	0,03% +0,36°C
100 Ω Pt (3916)	-200 đến 100°C	0,2°C	0,4°C	1 mA	0,2°C	0,4°C
100 Ω Pt (3916)	100 đến 630°C	0,015% +0,18°C	0,03% +0,36°C	1 mA	0,015% +0,18°C	0,03% +0,36°C
100 Ω Pt (3926)	-200 đến 100°C	0,2°C	0,4°C	1 mA	0,2°C	0,4°C
100 Ω Pt (3926)	100 đến 630°C	0,015% +0,18°C	0,03% +0,36°C	1 mA	0,015% +0,18°C	0,03% +0,36°C
10 Ω Với (427)	-100 đến 260°C	1,5°C	3°C	1 mA	1,5°C	3°C
120 Ω Ni (672)	-80 đến 260°C	0,15°C	0,3°C	1 mA	0,15°C	0,3°C
50 Ω Với (427)	-180 đến 200°C	0,4°C	0,7°C	1 mA	0,4°C	0,7°C
100 Ω Với (427)	-180 đến 200°C	0,2°C	0,4°C	1 mA	0,2°C	0,4°C
YSI400	15 đến 50°C	0,2°C	0,4°C	250 A	0,2°C	0,4°C
1. Không bao gồm cảm biến không chính xác. 2. Độ phân giải: 0,1°C. 3. Độ chính xác của việc đọc dựa trên đầu vào 4 dây. Đối với các phép đo RTD 3 dây, giả sử cả ba dây dẫn RTD đều khớp nhau, hãy thêm 1,0°C (Pt10 và Cu10), 0,6°C (Pt50 và Cu50), 0,4°C (các loại RTD khác) vào thông số kỹ thuật. 4. Độ chính xác của nguồn ở chế độ nguồn dựa trên 0,5 mA~3 mA (1,00 Ω~400,00 Ω), 0,05 mA~0,8 mA (400,0 Ω~1500,0 Ω), 0,05 mA~0,4 mA (1500,0 Ω ~4000,0 Ω), kích thích hiện tại (0,25 mA cho phạm vi Pt1000). 5. Hệ số nhiệt độ: ±0,05°C /°C đối với phép đo, ±0,05°C /°C (< 18°C hoặc > 28°C) đối với nguồn. 6. Hỗ trợ các máy phát xung và PLC với thời gian xung ngắn tới 5 ms.
