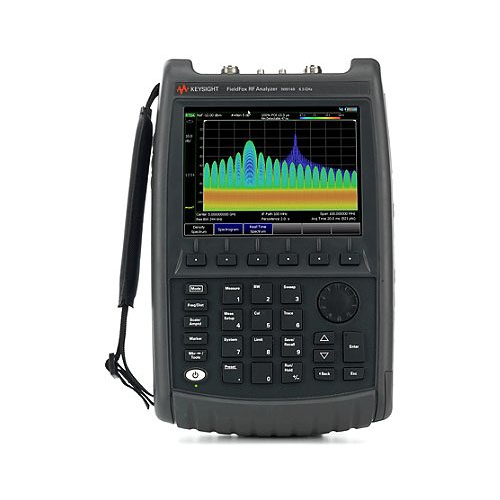

Máy phân tích sóng RF Keysight N9914B

1. Thông số kỹ thuật:

Mô hình cơ sở bao gồm bộ phân tích cáp và ăng-ten.
Mở rộng khả năng với các tùy chọn phân tích mạng vectơ và phân tích phổ.
Ghi lại các tín hiệu khó nắm bắt với băng thông thời gian thực, không có khe hở 100 MHz.
Đo đồng thời cả bốn thông số S với dải động 115 dB.
Thực hiện các phép đo của máy phân tích phổ chính xác (± 0,3 dB) mà không làm nóng máy.
Thực hiện các phép đo không dây cho 5G NR và LTE.
Sử dụng GPS / GNSS để định vị địa lý và đánh dấu thời gian.
Mang một đơn vị trọng lượng nhẹ 3,4 kg (7,4 lb).

Phân tích cáp và ăng ten (CAT); phân tích mạng vector (VNA)

Tần số: 30 kHz đến 6.5 GHz
Đo (CAT): Phép đo Distance-to-fault (dB), suy hao phản xạ, VSWR, DTF (VSWR), suy hao cáp (Cổng 1), thông số suy hao IL-option (cổng 2), DTF (tuyến tính), DTF / hiển thị kép suy hao phản xạ
Đo cáp TDR: TDR (rho), TDR (ohm), DTF / TDR
VNA T/R: S11, S21 và thông số suy hao IL
VNA khi kết nối 2 cổng: S11, S21, S22, S12 mag và pha, VSWR, tuyến tính, pha, biểu đồ Smith, polar, độ trễ nhóm, pha mở, thực/ ảo
Điểm dữ liệu: 101, 201, 401, 601, 801, 1001 ,1601, 4001, 10,001
Tham chiếu tần số: -10 đến 55 oC

– Độ chính xác: ± 0.7 ppm (spec) + aging; ± 0.4 ppm (thường) + đọ già hóa

– Độ chính xác, khi GPS tắt: ± 0.01 ppm (spec)

– Tốc độ già hóa: ± 1 ppm/năm trong 20 năm( spec), không quá ± 3.5 ppm

Phân tích phổ:
