1. Thông số kỹ thuật:
Thông số kỹ thuật áp dụng ở 23°C (73°F), trừ khi được ghi chú khác.
Thông số kỹ thuật về môi trường |
|
| Nhiệt độ hoạt động | 32°F đến 113°F (0°C đến 45°C) |
| Nhiệt độ bảo quản | -4°F đến +140°F (-20°C đến +60°C) |
| Độ ẩm tương đối vận hành (% RH không ngưng tụ) | 90% (50°F đến 95°F, 10°C đến 35°C) 75% (95°F đến 113°F, 35°C đến 45°C) |
| Va đập và rung | Ngẫu nhiên, 2 g, 5 Hz-500 Hz (Class 2) Kiểm tra thả rơi 1 m có và không có bộ chuyển đổi sơ đồ dây đi kèm |
| An toàn | IEC 61010-1 bản sửa đổi 3 |
| Độ cao | 4.000 m; Lưu trữ: 12.000 m |
| EMC | IEC 61326-1 |
Thông số kỹ thuật chung |
|
| Đầu nối kiểm tra | Giắc theo mô-đun 8 chấu có che chắn chấp nhận phích theo mô-đun (RJ45) 8 chấu và phích theo mô-đun (RJ11) 4 chấu. |
| Nguồn điện | Loại pin: 2 pin kiềm AA (NEDA 15A, IEC LR6) Tuổi thọ pin: 20 giờ sử dụng thông thường Loại phin khác tương thích: 2 AA photo lithium, NIMH, NICAD |
| Kích thước và trọng lượng (có pin đã gắn và bộ chuyển đổi sơ đồ dây đi kèm) | 3 in x 6,4in x 1,4 in (7,6 cm x 16,3 cm x 3,6 cm) MicroScanner™ PoE: 10,6 oz (300 g) |
| Màn hình | LCD đơn sắc có đèn nền |
Chế độ kiểm tra |
|
| Kiểm tra cáp | Đo chiều dài, xác minh sơ đồ dây, xác định bộ định vị ID từ xa và phát hiện cổng Ethernet. MicroScanner™ PoE cũng hiển thị Ω CAO khi điện trở cáp lớn hơn 12,5 Ω. Hiển thị kết quả trên một màn hình. |
| Âm | Tạo IntelliTone™ và tín hiệu âm thanh analog bình thường |
| PoE | MicroScanner™ PoE: Giải quyết và phát hiện sự hiện diện của thiết bị PoE tương thích 802.3af, at, bt, và UPOE (Nguồn qua Ethernet phổ dụng của Cisco) |
Thông số kỹ thuật hiệu suất |
|
| Loại cáp được kiểm tra | Đôi xoắn: UTP, FTP, SSTP |
| Kiểm tra chiều dài | Phạm vi: 460 m (1500 ft) Độ phân giải: 0,3 m (1 ft) Độ chính xác thông thường: ±4% hoặc 0,6 m (2 ft) tùy vào giá trị nào lớn hơn. Không chắc chắn NVP là lỗi bổ sung. Hiệu chuẩn: NVP do người dùng đặt cho đôi xoắn. Có thể xác định NVP thực với chiều dài cáp đã biết. |
| Kiểm tra sơ đồ dây | Phát hiện lỗi một dây, đoản mạch, sai dây, tách cặp, và đến bảy ID bộ chuyển đổi đầu xa. Sơ đồ dây được vẽ với chiều dài tương ứng để chỉ ra vị trí gần đúng của các đứt gãy một cách trực quan. |
| Phát hiện cổng Ethernet | MicroScanner™ PoE: Phát hiện tốc độ quảng cáo cổng Ethernet 802.3 với tốc độ 10 Mbps, 100 Mbps, 1 Gbps, 2,5 Gbps, 5 Gbps và 10 Gbps. |
| Máy tạo âm thanh | Hỗ trợ ánh xạ cáp và âm với đầu dò Fluke Networks digital IntelliTone™. Tạo bốn âm tương thích với đầu dò analog thông thường. SmartTone™ cung cấp chỉ báo tích cực của cáp trong bó khi sử dụng IntelliTone hoặc đầu dò analog. |
2. Sản phẩm bao gồm:

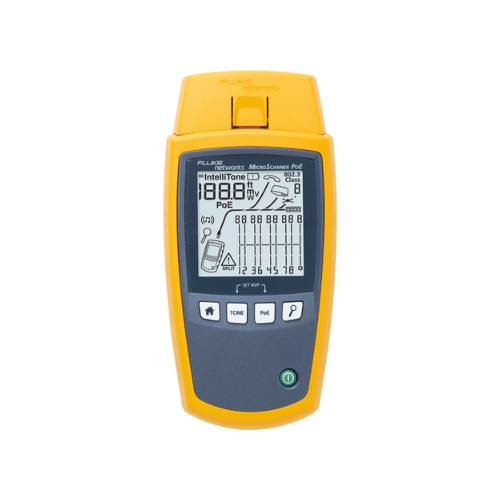

- Thiết bị kiểm tra cáp MicroScanner™ POE (Nguồn qua Ethernet) với bộ chuyển đổi sơ đồ dây rời
- Hướng dẫn bắt đầu (10 ngôn ngữ)
- 2 pin kiềm AA
- Túi đựng
- Bảo hành một năm
